Proiectarea unui prototip de PCB cu un factor de formă mic poate fi o provocare, dar plină de satisfacții. În calitate de furnizor de prototipuri PCB, am văzut direct importanța de a le face corect. În această postare pe blog, voi împărtăși câteva sfaturi și trucuri despre cum să proiectați un prototip de PCB cu un factor de formă mic, bazându-mă pe experiența mea în industrie.
Înțelegerea cerințelor
Înainte de a începe să vă proiectați prototipul PCB, este esențial să înțelegeți cerințele. Care este scopul PCB-ului? Ce componente va trebui să găzduiască? Care sunt constrângerile de dimensiune și formă? Răspunsul la aceste întrebări vă va ajuta să determinați cea mai bună abordare pentru designul dvs.
De exemplu, dacă proiectați un PCB pentru un dispozitiv portabil, va trebui să luați în considerare spațiul limitat disponibil. S-ar putea să trebuiască să utilizați componente mai mici și un aspect mai compact pentru a se potrivi totul. Pe de altă parte, dacă proiectați un PCB pentru un computer desktop, veți avea mai mult spațiu pentru a lucra, dar va trebui totuși să optimizați aspectul pentru eficiență.
Alegerea componentelor potrivite
Odată ce înțelegeți cerințele, este timpul să alegeți componentele potrivite pentru prototipul dumneavoastră de PCB. Când lucrați cu un factor de formă mic, este important să selectați componente care sunt mici și ușoare. Acest lucru vă va ajuta să mențineți în jos dimensiunea și greutatea totală a PCB-ului.
Unele componente obișnuite utilizate în PCB-urile cu factor de formă mic includ dispozitive de montare la suprafață (SMD), care sunt mai mici și mai ușoare decât componentele cu orificii traversante. SMD-urile sunt, de asemenea, mai ușor de lipit, ceea ce poate economisi timp și poate reduce riscul de erori.
Un alt aspect important atunci când alegeți componente este consumul lor de energie. Într-un PCB cu factor de formă mic, consumul de energie este un factor critic, deoarece veți dori să minimizați cantitatea de energie utilizată. Căutați componente care sunt concepute pentru a fi eficiente din punct de vedere energetic, cum ar fi microcontrolere și senzori de putere redusă.
Proiectarea aspectului
Dispunerea PCB-ului dumneavoastră este unul dintre cele mai importante aspecte ale procesului de proiectare. Când lucrați cu un factor de formă mic, este important să optimizați aspectul pentru a profita la maximum de spațiul disponibil.
O modalitate de a face acest lucru este utilizarea unei abordări de proiectare ierarhică. Aceasta implică descompunerea PCB-ului în sub-circuite mai mici și aranjarea lor într-o manieră logică. Făcând acest lucru, puteți reduce cantitatea de cablare și puteți face PCB-ul mai ușor de fabricat.
Un alt aspect important la proiectarea aspectului este amplasarea componentelor. Veți dori să plasați componentele într-un mod care să minimizeze distanța dintre ele, ceea ce poate reduce cantitatea de cablare și poate îmbunătăți performanța generală a PCB-ului.
Folosind instrumentele potrivite
Pentru a proiecta un prototip de PCB cu un factor de formă mic, va trebui să utilizați instrumentele potrivite. Există multe programe software disponibile care vă pot ajuta să proiectați și să simulați PCB. Unele opțiuni populare includ Eagle, Altium Designer și KiCad.
Aceste programe software vă permit să creați o schemă a PCB-ului dvs., care este o reprezentare vizuală a circuitului. Apoi puteți utiliza software-ul pentru a proiecta aspectul PCB-ului, inclusiv plasarea componentelor și rutarea urmelor.
Pe lângă software, va trebui să utilizați și instrumentele hardware potrivite pentru a vă fabrica prototipul PCB. Aceasta include o imprimantă PCB, un fier de lipit și un cuptor de reflow. Aceste instrumente vă vor permite să creați un prototip fizic al PCB-ului dvs. și să îl testați pentru a vă asigura că funcționează conform așteptărilor.
Testare și depanare
Odată ce ați proiectat și fabricat prototipul PCB, este timpul să îl testați și să îl depanați. Aceasta implică verificarea funcționalității PCB-ului și identificarea oricăror probleme care trebuie rezolvate.
O modalitate de a testa prototipul PCB este să utilizați un multimetru pentru a măsura tensiunea și curentul în diferite puncte ale circuitului. Acest lucru vă poate ajuta să identificați orice scurtcircuit sau circuite deschise care ar putea cauza probleme.
Un alt aspect important al testării și depanării este utilizarea unui analizor logic pentru a monitoriza semnalele de pe PCB. Acest lucru vă poate ajuta să identificați orice probleme de sincronizare sau alte probleme care ar putea afecta performanța PCB-ului.

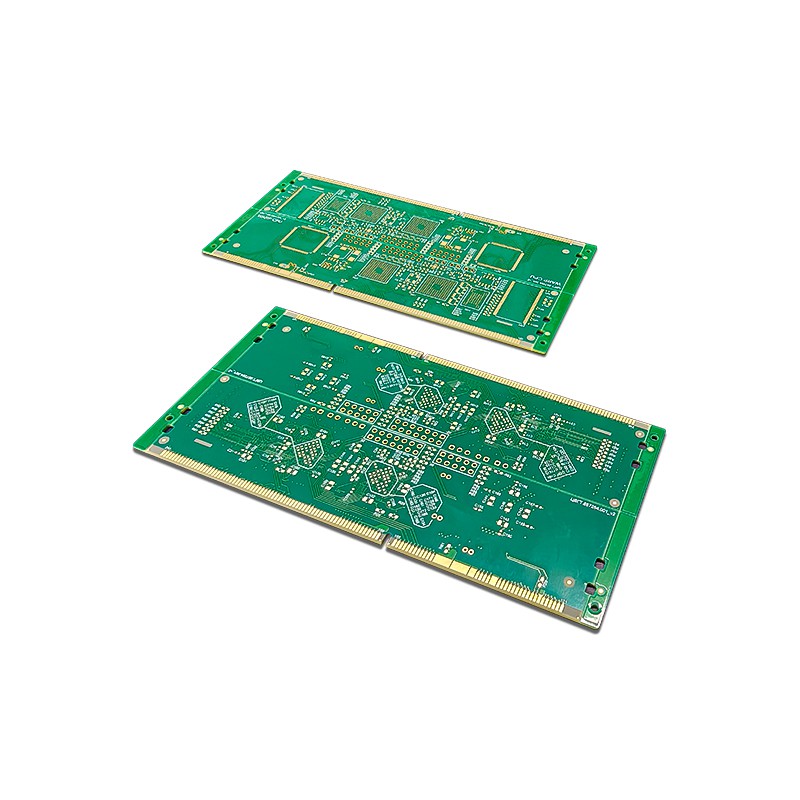

Prototip PCB cu rotație rapidă
Dacă sunteți în căutarea unui prototip de PCB cu rotație rapidă,Prototip PCB cu rotație rapidăeste o opțiune grozavă. Acest serviciu vă permite să vă fabricați prototipul PCB rapid și eficient, astfel încât să puteți începe testarea și depanarea cât mai curând posibil.
Prototip PCB funcțional
OPrototip PCB funcționaleste un PCB complet funcțional care poate fi folosit pentru a testa performanța designului dvs. Acest tip de prototip este ideal pentru testarea funcționalității PCB-ului dumneavoastră și pentru identificarea oricăror probleme care trebuie rezolvate înainte de producția în masă.
PCB cu volum redus
Dacă aveți nevoie doar de un număr mic de PCB-uri,PCB cu volum reduseste o opțiune grozavă. Acest serviciu vă permite să vă fabricați PCB-urile în cantități mici, ceea ce poate fi mai rentabil decât comandarea unui număr mare de PCB-uri simultan.
Concluzie
Proiectarea unui prototip de PCB cu un factor de formă mic necesită o planificare atentă și atenție la detalii. Înțelegând cerințele, alegând componentele potrivite, proiectând aspectul, utilizând instrumentele potrivite și testând și depanând prototipul dvs., puteți crea un PCB de înaltă calitate care să răspundă nevoilor dumneavoastră.
Dacă sunteți interesat să aflați mai multe despre prototiparea PCB sau aveți nevoie de ajutor pentru proiectarea dvs., vă rugăm să ne contactați pentru a discuta cerințele dvs. și a explora modul în care vă putem ajuta să vă aduceți proiectul la viață.
Referințe
- „PCB Design for Dummies” de John Peter Verboncoeur
- „Fundamentals of Microelectronics” de Behzad Razavi
- „Arta electronicii” de Paul Horowitz și Winfield Hill
